基于阿里云 K8S 部署 DolphinDB

简介

阿里云容器服务 Kubernetes 版(Alibaba Cloud Container Service for Kubernetes,简称 ACK)是全球首批通过 Kubernetes 一致性认证的服务平台,提供高性能的容器应用管理服务,支持企业级 Kubernetes 容器化应用的生命周期管理,让您轻松高效地在云端运行 Kubernetes 容器化应用。DolphinDB 推出 DolphinDB MGR 服务,以帮助用户轻松在 ACK 上部署 DolphinDB 集群。

环境准备

部署前,先准备一台能够连接到阿里云控制台的主机,预置环境如下:

  • 服务器可以连接 http://www.google.com

  • 安装 Helm3 (3.7.0以上):用于安装 DolphinDB MGR

  • 安装版本号不小于v1.12的 Kubernetes 命令行工具 kubectl

  • 版本号不小于v3.0.15的 aliyun-cli,并且 配置 aliyun-cli

  • Terraform,本文使用的版本号为v1.2.3。

因为阿里云的 云命令行 中已经预装并配置好了所有工具,所以推荐使用云命令行服务。

要验证 aliyun-cli的配置是否正确,输入如下命令进行验证:

aliyun configure list

期望输出:

Profile   | Credential         | Valid   | Region           | Language
--------- | ------------------ | ------- | ---------------- | --------
default * | AK:***fnY          | Valid   | cn-hangzhou      | zh

资源以及权限

默认配置下,会创建以下资源:

  • 一个新的 VPC
  • 一个托管版的 ACK 集群和一系列 worker 节点:
    • 属于一个伸缩组的2台 ECS 实例(4核8GB)。托管版 Kubernetes 的默认伸缩组中必须至少包含两台实例,用于承载整个系统服务

需要具备以下权限,才能成功部署一个完整的集群:

  • AliyunECSFullAccess
  • AliyunESSFullAccess
  • AliyunVPCFullAccess
  • AliyunSLBFullAccess
  • AliyunCSFullAccess
  • AliyunEIPFullAccess
  • AliyunECIFullAccess
  • AliyunVPNGatewayFullAccess
  • AliyunNATGatewayFullAccess

部署 ACK, DolphinDB MGR 和 DolphinDB 集群

使用如下步骤部署 ACK, DolphinDB MGR 和 DolphinDB 集群。

设置目标 region 和阿里云密钥

执行以下命令设置目标 region 和阿里云密钥,也可以将以下设置写入 main.tf 文件。

export region=hangzhou && \
export ACCESS_KEY="LTAI*******" && \
export secret_key="y1xK*******"

使用 Terraform 安装 DolphinDB

部署的 main.tf 如下:

terraform {
  required_providers {
    alicloud={
      source="aliyun/alicloud"
      version="1.161.0"
    }
  }
}
provider "alicloud" {
  # 填入您的账号 Access Key
  access_key = "xxxxxxxxxxx"
  # 填入您的账号 Secret Key
  secret_key = "xxxxxxxxxxx"
  # 填入想创建的 Region
  region     = "cn-hangzhou"
}
variable "k8s_name_prefix" {
  description = "The name prefix used to create managed kubernetes cluster."
  default     = "tf-ack"
}
resource "random_uuid" "this" {}
# 默认资源名称
locals {
  k8s_name     = substr(join("-", [var.k8s_name_prefix, random_uuid.this.result]), 0, 63)
  new_vpc_name = "vpc-for-${local.k8s_name}"
  new_vsw_name = "vsw-for-${local.k8s_name}"
  log_project_name = "log-for-${local.k8s_name}"
}
# 节点 ECS 实例配置
data "alicloud_instance_types" "default" {
  cpu_core_count       = 4
  memory_size          = 8
  kubernetes_node_role = "Worker"
}
// 满足实例规格的 AZ
data "alicloud_zones" "default" {
  available_instance_type = data.alicloud_instance_types.default.instance_types[0].id
}
# 专有网络
resource "alicloud_vpc" "default" {
  vpc_name = local.new_vpc_name
  cidr_block = "10.1.0.0/21"
}
# 交换机
resource "alicloud_vswitch" "vswitches" {
  vswitch_name = local.new_vsw_name
  vpc_id = alicloud_vpc.default.id
  cidr_block = "10.1.1.0/24"
  zone_id = data.alicloud_zones.default.zones[0].id
}
# Kubernetes 托管版
resource "alicloud_cs_managed_kubernetes" "default" {
  # Kubernetes集群名称
  name                      = local.k8s_name
  # 新的 Kubernetes 集群将位于的 vswitch。指定一个或多个 vswitch 的 ID。它必须在 availability_zone 指定的区域中。
  worker_vswitch_ids        = split(",", join(",", alicloud_vswitch.vswitches.*.id))
  # 是否在创建 Kubernetes 集群时创建新的 NAT 网关。默认为 true。
  new_nat_gateway           = true
  # 节点的 ECS 实例类型。
  worker_instance_types     = [data.alicloud_instance_types.default.instance_types[0].id]
  # Kubernetes 群集的总工作节点数。默认值为 3。最大限制为 50。
  worker_number             = 2
  # ssh 登录群集节点的密码。
  password                  = "Yourpassword1234"
  # pod 网络的 CIDR 块。当cluster_network_type设置为 flannel,你必须设定该参数。它不能与 VPC CIDR 相同,并且不能与 VPC 中的 Kubernetes 群集使用的 CIDR 相同,也不能在创建后进行修改。群集中允许的最大主机数量:256。
  pod_cidr                  = "172.20.0.0/16"
  # 服务网络的 CIDR 块。它不能与 VPC CIDR 相同,不能与 VPC 中的 Kubernetes 群集使用的 CIDR 相同,也不能在创建后进行修改。
  service_cidr              = "172.21.0.0/20"
  # 是否为 Kubernetes 的节点安装云监控。
  install_cloud_monitor     = true
  # 是否为 API Server 创建 Internet 负载均衡。默认为 false。
  slb_internet_enabled      = true
  # 节点的系统磁盘类别。其有效值为 cloud_ssd 和 cloud_efficiency。默认为 cloud_efficiency。
  worker_disk_category      = "cloud_efficiency"
  # 节点的数据磁盘类别。其有效值为 cloud_ssd 和 cloud_efficiency,如果未设置,将不会创建数据磁盘。
  worker_data_disk_category = "cloud_ssd"
  # 节点的数据磁盘大小。有效值范围 [20, 32768],以 GB 为单位。w当设置了 worker_data_disk_category 时,默认为 40。
  worker_data_disk_size     = 200
}

复制上述文件到服务器中,命名为 main.tf,并修改 access_key 以及 secret_key 为个人阿里云账号。

provider "alicloud" {
  # 填入您的账号 Access Key
  access_key = "xxxxxxxxxxx"
  # 填入您的账号 Secret Key
  secret_key = "xxxxxxxxxxx"
  # 填入想创建的 Region
  region     = "cn-hangzhou"
}

也可修改配置 alicloud_instance_typescpu_core_countmemory_size(默认值分别是4和8)。

配置完成后,使用 terraform 命令初始化并部署集群:

terraform init

注意:初始化时需要连接外网下载 Terraform 的 aliyun-provider 组件

apply 过程中需要输入 yes 来确认执行:

terraform apply

假如在运行 terraform apply 时出现报错,可根据报错信息(例如缺少权限)进行修复,之后再次运行 terraform apply

整个安装过程大约需要5至10分钟。安装完成后会输出集群的关键信息。若需要重新查看这些信息,可以运行 terraform output

random_uuid.this: Creating...
random_uuid.this: Creation complete after 0s [id=f07dcc00-e8f3-ac96-180e-174f40a5bdc3]
alicloud_vpc.default: Creating...
alicloud_vpc.default: Still creating... [10s elapsed]
alicloud_vpc.default: Creation complete after 11s [id=vpc-bp11lvxzkbyh9em3fntg2]
alicloud_vswitch.vswitches: Creating...
alicloud_vswitch.vswitches: Creation complete after 6s [id=vsw-bp1g40bjmyfz6ck22sbo4]
alicloud_cs_managed_kubernetes.default: Creating...
alicloud_cs_managed_kubernetes.default: Still creating... [10s elapsed]
···
alicloud_cs_managed_kubernetes.default: Creation complete after 8m32s [id=c2a678d17c9b64c0b8d962c55495fce4b]
Apply complete! Resources: 4 added, 0 changed, 0 destroyed.

需要等待以下过程均完成(总耗时约 5 到 20 分钟),才会显示结果。

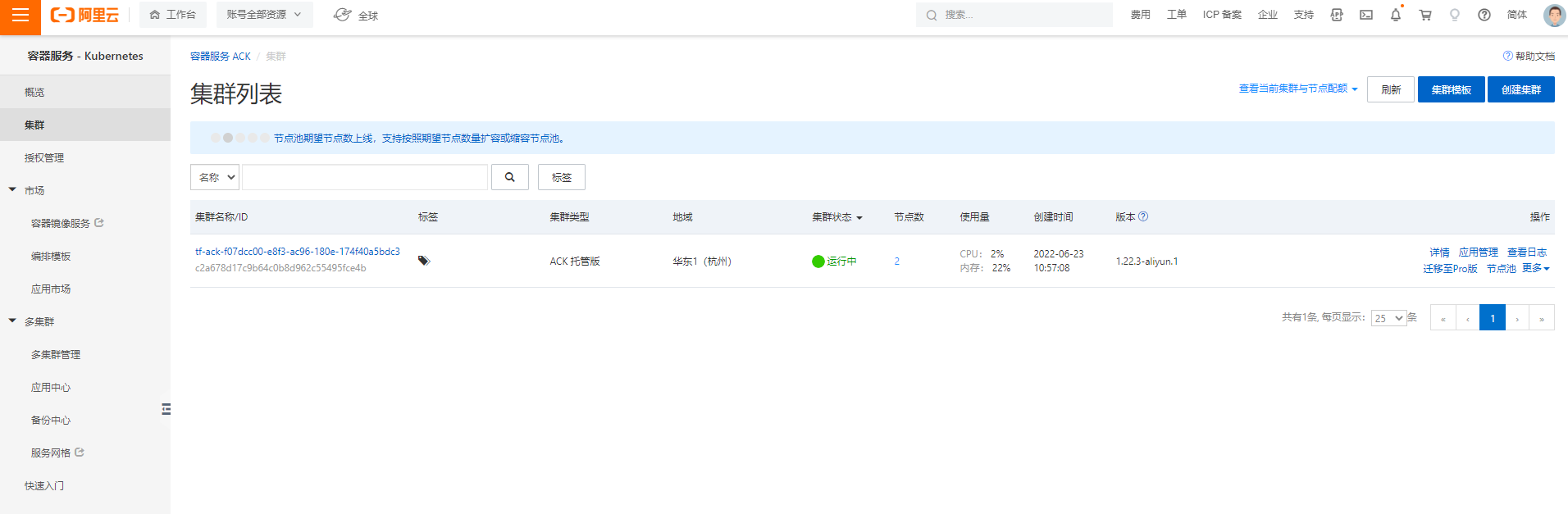

集群创建完成后,在阿里云中的容器服务中,查看创建的所有资源。


image-20220623111311057

配置 StorageClass

本小节介绍如何为不同的存储类型配置 StorageClass,包括创建 ACK 集群后默认存在的 alicloud -disk-ssd/alicloud-disk-essd 存储类型。

  • alicloud -disk-ssd/alicloud-disk-essd

    通过上述方法创建 ACK 集群后,会自带一个 alicloud -disk-ssd/alicloud-disk-essd 存储类型的 StorageClass。

  • 本地存储

    部署 local volume provisioner,详细请见参阅 k8s_deployment

安装部署 DolphinDB MGR 和 DolphinDB 集群

首先介绍如何通过 kubectl 客户端或 CloudShell 快速连接到 ACK 集群,详细见通过kubectl快速使用ACK (aliyun.com)中步骤三。

配置完成后,使用 DolphinDB MGR 部署 DolphinDB 集群的步骤参见 k8s_deployment

注意:需要部署公网 IP 以及阿里云安全组去访问 DolphinDB-mgr 组件,以此来部署 DolphinDB 集群。

配置公网以及阿里云安全组

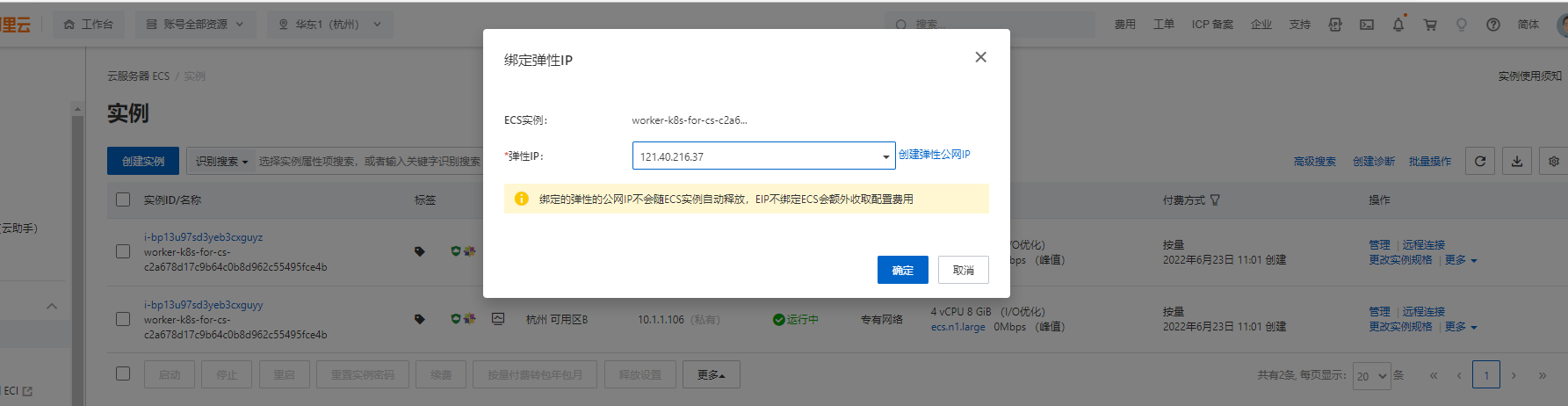

打开专有网络 VPC 页面 -> 弹性公网,创建弹性公网 IP,并且绑到到对应的 ECS 服务器上。详细步骤见 绑定ECS实例 (aliyun.com)。如图所示 ECS 服务器已经绑定到公网121.40.216.37上。


image-20220623113809348

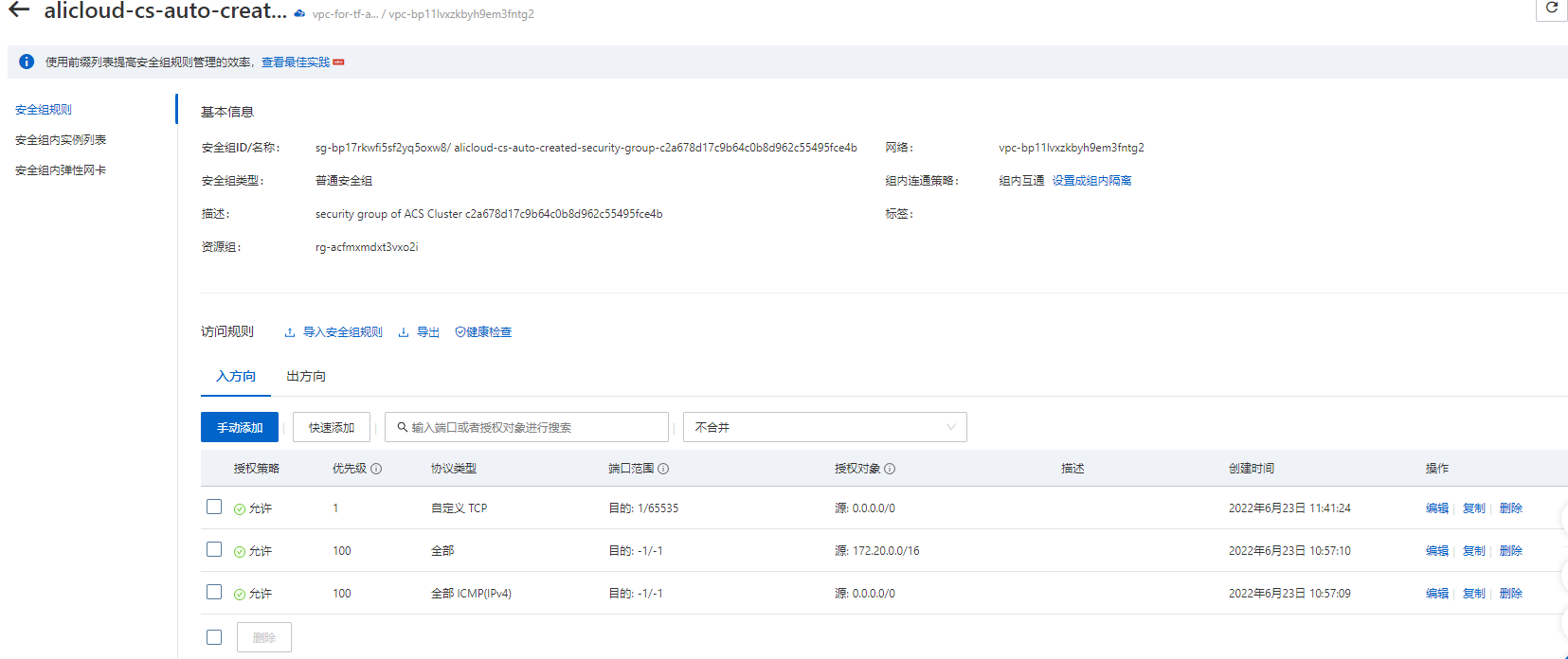

打开 ECS 管理控制台,配置安全组。详细见创建安全组 (aliyun.com)。本节配置结果如下:


image-20220623114130938

至此,完成了在阿里云 ACK 上部署 DolphinDB 部署的所有操作。

注意:配置弹性公网后,外部访问 DolphinDB MGR 需要用公网 IP 以及 PORT 访问,本例即 121.40.216.37:$PORT

销毁集群

销毁 Dolphindb 集群详见 k8s_deployment

通过如下命令销毁 ACK 集群:

terraform destroy

假如 Kubernetes 集群没有创建成功,那么在 destroy 时会出现报错,无法进行正常清理。此时需要手动将 Kubernetes 资源从本地状态中移除:

terraform state list
terraform state rm module.ack.alicloud_cs_managed_kubernetes.default

销毁集群操作需要执行较长时间。

注意:组件挂载的云盘需要在阿里云管理控制台中手动删除。

常见问题

pv 无法正常动态生成

具体错误信息如下:

0/2 nodes are available: 2 pod has unbound immediate PersistentVolumeClaims. 0/2 nodes are available: 2 pod has unbound immediate PersistentVolumeClaims. 0/2 nodes are available: 2 pod has unbound immediate PersistentVolumeClaims. 0/2 nodes are available: 2 pod has unbound immediate PersistentVolumeClaims. 0/2 nodes are available: 2 pod has unbound immediate PersistentVolumeClaims. 0/2 nodes are available: 2 pod has unbound immediate PersistentVolumeClaims. 0/2 nodes are available: 2 pod has unbound immediate PersistentVolumeClaims. 0/2 nodes are available: 2 pod has unbound immediate PersistentVolumeClaims.

原因和解决方案

阿里云盘有最小磁盘空间限制,最小为20GB。这种情况,设置 PV 的磁盘空间大于20GB,才能动态创建 PV。

配置任务时,系统提示资源不足

具体错误信息如下:

xxxx resource is insufficient

原因和解决方案

  • 所在的区域确实无资源了。这种情况,请联系售后查看资源情况和备选方案。
  • 新建阿里云服务器的任务跨国际站点,导致没有对应的资源。这种情况,请修改任务配置的站点,如修改为 cn-hangzhou。
