基础概念

DolphinDB 支持数据目录（catalog），用于统一组织各类数据库对象，包括对分布式表的支持。现在，Orca 进一步扩展了 catalog 的应用范围，将流图、流表和流引擎也注册进 catalog 中，使用户能够通过一种统一的方式访问各类元素。

为了唯一标识 catalog 中的对象，当前版本采用了 <catalog>.<schema>.<name> 的三段式命名方式，称其为全限定名（Fully Qualified Name，FQN）。

在为对象命名时，用户只需指定 name，系统将自动补全 FQN：

• catalog 由当前 catalog 决定
• schema 根据对象是流图、流表、引擎分别命名为 orca_graph, orca_table, orca_engine。

Orca 提供了一套声明式 API（Declarative Stream API，DStream API），用于简洁地构建实时流计算图。该 API 屏蔽了底层并行调度、订阅关系、资源清理等复杂逻辑，让用户聚焦于业务本身的表达。

用户无需手动推导表结构，编写并行引擎构建逻辑，显式订阅数据，编写任务清理与销毁逻辑。系统会将用户定义的 DStream API 转换为 DolphinDB 的函数调用（如 streamTable、subscribeTable、createReactiveStateEngine 等），并自动封装为可调度的流任务分发至各个节点执行。

DStream API 主要包含以下几类调用：

• 节点定义类：如 source, buffer, sink, timeSeriesEngine, reactiveStateEngine 等；
• 节点修饰类：如 setEngineName, parallelize, sync 等；
• 边操作类：如 map、fork 等。

接口列表见 Orca 声明式 API。用户的思维模式应类似构造链式数据结构：不断向尾部添加或修饰节点，逐步完成整个流图的拼装。

使用 DStream API 构建的计算流程被抽象为一个有向无环图，即流图（Stream Graph），其中每个节点代表一个流表或引擎，每条边表示节点之间的数据传递关系（如级联或订阅）。

流图可分为逻辑流图和物理流图：

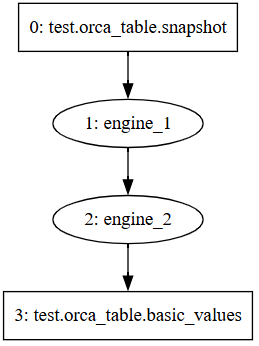

• 逻辑流图是用户调用 DStream API 一步步构建的流图，它代表实际业务逻辑。如图 1-1 所示。

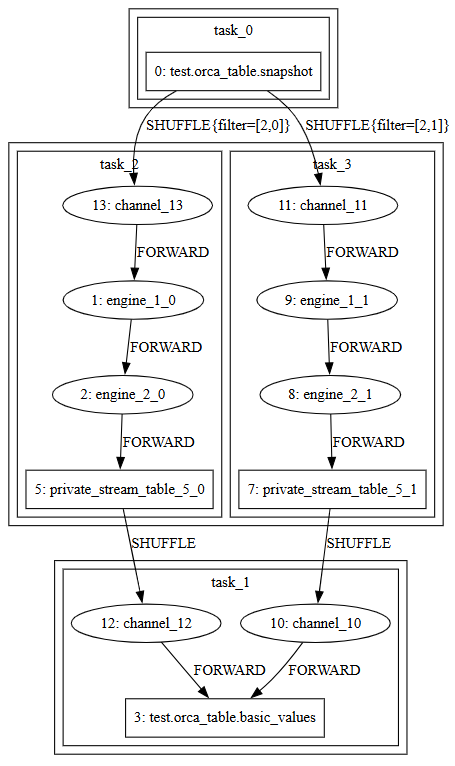

• 物理流图是用户提交（submit）逻辑流图时，系统经过添加私有流表、应用调度优化、拆分子图与并行任务等过程得到的流图，它定义了实际的流任务。如图 1-2 所示。

为了管理流图的生命周期，Orca 定义了一系列状态和状态转移。分别是：

• building：任务已调度。当前系统中任务未分发、正在执行级联或构建订阅。
• running：任务已构建。流计算任务正常运行。
• error：可恢复错误。例如任务出现资源上的异常，需要重新调度。
• failed：不可恢复错误。例如任务本身逻辑有误，需要用户介入修改脚本，或是运行时内存溢出。
• destroying：用户请求销毁流图。当前系统正在销毁。
• destroyed：流图已销毁。状态机终止。

Orca 支持两类流表，用于数据中转与存储：

• 私有流表是非持久化的流表，仅供当前流图使用，用于缓存中间结果、并行度匹配、多下游订阅等，不支持直接通过 SQL 语句查询。销毁流图时，会销毁流图中的所有私有流表。
• 公共流表是持久化流表，可同时被多个流图订阅，用于与外部交互、持久化输出或作为数据源，可直接通过 SQL 语句查询。当无任何流图订阅某公共流表时，该表将自动销毁并释放其全限定名。

当用户提交逻辑流图时，系统会对逻辑流图进行如下处理：

1. 检查环：通过拓扑排序检查是否成环，若存在环则报错；
2. 添加流表：添加私有流表缓存中间结果。比如某引擎存在多个输出或上下游节点并行度不同等情况。因为引擎只能级联输出，不可以被订阅，所以当有多个下游出现时，必须添加流表进行中转。上下游节点并行度不同时，需要中间流表，将上游数据汇总后按照下游并发度重新分发，这个过程称为 shuffle。
3. 优化：删除多余的新增私有流表。
4. 分割子图：将整个图拆分成并行度相同的、尽量长的子图（Subgraph）。这一步的目的是尽可能减少需要并行执行的任务数。
5. 拆分计算任务：在子图内按照并行度拆分出流任务（Stream Task）。流任务是分发执行的单位，每个任务都会被调度到一个线程上运行，即一个流任务内部的引擎和流表构成级联关系，由一个线程按顺序执行。而流任务之间通过订阅传递数据。任务数的总量决定了系统线程的使用上限。Orca 会尽量减少任务数量以提升资源利用率。
6. 添加 Channel ：为了在流任务执行 Checkpoint 时对齐 Barrier（在数据流中插入的标记，详见 Checkpoint 机制），系统需要添加 Channel 。

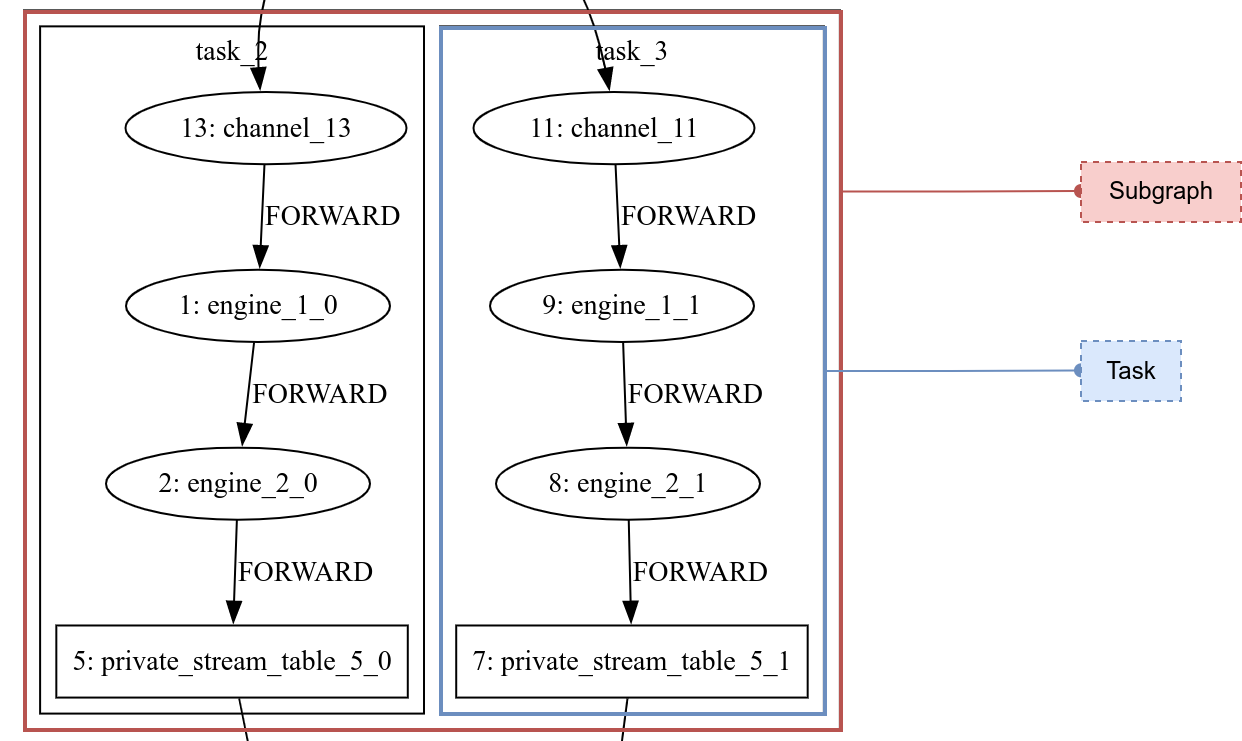

如图 1-3 所示，红色方框代表子图，蓝色方框代表流任务：
